Nhà > các sản phẩm > Chức năng duy nhất kênh > EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M

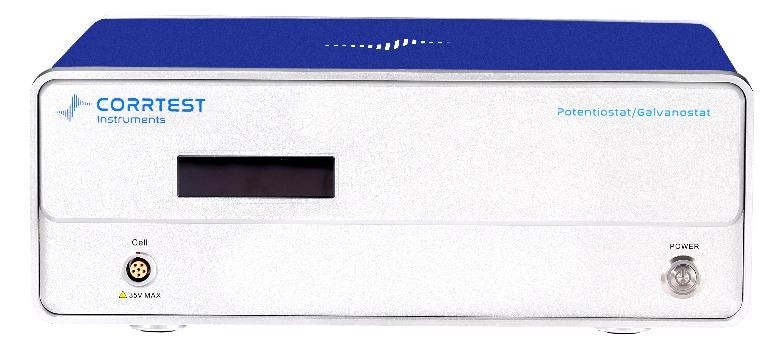

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M

Chi tiết sản phẩm

Nguồn gốc: Vũ Hán, Trung Quốc

Hàng hiệu: Corrtest

Chứng nhận: CE, ISO9001

Số mô hình: CS350M

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: có thể đàm phán

chi tiết đóng gói: hộp tiêu chuẩn

Thời gian giao hàng: 5-10 ngày làm việc

Điều khoản thanh toán: T/T, D/P

Khả năng cung cấp: 1 bộ/năm

Nhận được giá tốt nhất
Làm nổi bật:

Điện hóa kháng thể quang phổ Potentiostat

,

Potentiostat và Galvanostat CS350M

,

EIS Potentiostat và Galvanostat

Potential control range:
±10V
Current control range:
±2A
Potential control accuracy:
0.1%×full range±1mV
Current control accuracy::
0.1%×full range
Potential resolution:
10μV (>100Hz),3μV (<10Hz)
Current sensitivity:
1pA
Rise time:
<1μs (<10mA), <10μs (<2A)
Reference electrode input impedance:
1012Ω||20pF
Current range:
2nA~2A, 10 ranges
Compliance voltage:
±21V
Potential control range:
±10V
Current control range:
±2A
Potential control accuracy:
0.1%×full range±1mV
Current control accuracy::
0.1%×full range
Potential resolution:
10μV (>100Hz),3μV (<10Hz)
Current sensitivity:
1pA
Rise time:
<1μs (<10mA), <10μs (<2A)
Reference electrode input impedance:
1012Ω||20pF
Current range:
2nA~2A, 10 ranges
Compliance voltage:
±21V
EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M

Tiêu chuẩn điện tử hóa học điện trởbao gồm cường độ cao cường độ cao chính xác potentiostat / galvanostat, DDS tùy ý chức năng máy phát điện, phân tích tương quan hai kênh,Chuyển đổi AD tốc độ cao 16bit / độ chính xác cao 24bit và giao diện mở rộng hai kênh vv. Điện tối đa là ± 2A, phạm vi tiềm năng là ± 10V. Điện áp tuân thủ là ± 21V. Phạm vi tần số quang phổ trở điện hóa học (EIS) là 10uHz ~ 1MHz.Nó có thể được sử dụng cho các lĩnh vực điện hóa học khác nhau như ăn mòn, năng lượng, vật liệu và phân tích điện. dòng điện có thể được tăng lên đến 20A / 40A với một hiện tại tăng cường CS2020B / CS2040B.chúng tôi cung cấp 7 kỹ thuật EIS khác nhau để đáp ứng các yêu cầu khác nhau, chẳng hạn như Potentiostatic EIS (Nyquist, Bode), Galvanostatic EIS, Potentiostatic EIS (tần số tùy chọn), Galvanostatic EIS ((tần số tùy chọn), Mott-Schottky, Potentiostatic EIS so với thời gian (tần số đơn),Galvanostatic EIS so với. Thời gian (tần số đơn). Tất cả các Corrtest điện hóa impedance quang phổ potentiostat cung cấp eis tương đương mạch lắp đặt trong phần mềm.

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 0

Kính phổ điện trở hóa học là gì?

Kính phổ điện trở hóa học (EIS) cung cấp dữ liệu động học và cơ chế của các hệ thống điện hóa học và được sử dụng rộng rãi trong nghiên cứu ăn mòn, chuyển đổi và lưu trữ năng lượng, cảm biến và sinh học,Vật liệu quang phổ điện trở hóa học (EIS) thường được đo bằng cách áp dụng tiềm năng AC cho một tế bào điện hóa học và sau đó đo dòng chảy qua tế bào.Kính quang phổ điện trở hóa học mô tả phản ứng thời gian của các hệ thống điện hóa sử dụng điện áp dòng điện xoay thấp (AC) trên một dải tần sốSử dụng một thiết lập điện cực bao gồm một làm việc, tham chiếu,và điện cực đối lập một điện áp được biết được truyền từ điện cực làm việc qua dung dịch điện phân và vào điện cực đối lậpCác phép đo định lượng được tạo ra bởi EIS và cho phép đánh giá các cơ chế điện hóa quy mô nhỏ tại giao diện điện cực và trong dung dịch điện phân.Dữ liệu được thu thập bằng EIS được mô hình hóa bằng một mạch điện tương đương phù hợp, kết quả của một sự sắp xếp của các yếu tố Rất ít tế bào điện hóa có thể được mô hình hóa bằng cách sử dụng một yếu tố mạch tương đương duy nhất.Các mô hình EIS thường bao gồm một số yếu tố trong một mạngCả hai kết hợp hàng loạt và song songEIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 1của các yếu tố xảy ra.



Các ứng dụng của Tiêu chuẩn điện tử hóa học điện trở



ChoặcRosion: Tiêu chuẩn điện tử hóa học điện trởbao gồm tất cả các kỹ thuật điện hóa để đo ăn mòn như OCP, đường cong phân cực (potentiodynamic), EIS, CPP phân cực chu kỳ (cuối đường cong thụ động),Tái kích hoạt tiềm năng hóa học điện (EPR)Nó có thể được sử dụng để nghiên cứu cơ chế ăn mòn kim loại và khả năng chống ăn mòn,và đánh giá độ bền lớp phủ và hiệu quả dòng anode hy sinhNó cũng có thể được sử dụng để sàng lọc nhanh các chất ức chế ăn mòn, thuốc diệt nấm, v.v.



Nó sử dụng thuật toán tích cực tương quan và kỹ thuật lấy mẫu quá mức hai kênh, và có khả năng chống can thiệp mạnh mẽ.13Nó phù hợp với các phép đo EIS của hệ thống trở kháng cao (như lớp phủ, bê tông vv)

Xét nghiệm lão hóa bằng phun muối của lớp phủ kháng cự cao

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 2EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 3



Bên trái: đường cong phân cực của hợp kim Ti& thép không gỉ trong dung dịch 3%NaCl Bên phải: ECN của thép carbon thấp trong 0,05mol/LCl+0,1mol/LNaHCO3



Ekhó chịu

Với các kỹ thuật LSV, CV, điện tích và xả galvanostatic (GCD), EIS Galvanostatic và mạch bù IR chính xác,Tiêu chuẩn điện tử hóa học điện trởđược sử dụng rộng rãi trong siêu tụ, pin Li-ion, pin natri-ion, pin nhiên liệu, pin Li-S, pin mặt trời, pin trạng thái rắn, pin dòng chảy, pin khí kim loại v.v.Nó là một công cụ khoa học tuyệt vời cho các nhà nghiên cứu trong lĩnh vực năng lượng và vật liệu.

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 4

Đường cong CV của siêu tụy PPy trong dung dịch H2SO4 0,5 mol/L

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 5

Điện xúc tác

Tiêu chuẩn điện tử hóa học điện trởcó thể đo đạc nửa sóng

tiềm năng (ORR), quá tiềm năng (HER, OER) của chất xúc tác, và có chức năng tính mật độ công suất đỉnh và mật độ năng lượng.



● Đo chu kỳ dài hạn cho ORR, OER, HER,

CO2RR bằng các kỹ thuật như voltmetry chu kỳ,

hiệu suất Faraday có thể được đo bằng một bipotentiostat.

Đường cong LSV của chất xúc tác trong dung dịch kiềm



EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 6

● Điện lượng tối đa có thể là 20A và điện áp tuân thủ có thể là 30V và với kỹ thuật bù IR,

Tiêu chuẩn điện tử hóa học điện trởcó thể đo chính xác khả năng quá mức của điện cực, đó là một lợi thế lớn trong lĩnh vực xúc tác điện.



Tính năng phần mềm của Tiêu chuẩn điện tử hóa học điện trở

Điện áp chu kỳ:Phần mềm CS studio cung cấp cho người dùng mộtKhông có gì cả.khác biệt/hội nhậpBộ dụng cụ,trong kỹ thuật CV, trong quá trình phân tích dữ liệu, có chức năng lựa chọn chu kỳ chính xác để hiển thị.

Đồ vẽ và tỷ lệ ăn mòn:CS studio cũng cung cấp thiết lập không tuyến tính mạnh mẽ trên phương trình Butler-Volmer của đường cong phân cực.kháng phân cựcNó cũng có thể tính mật độ quang phổ điện, kháng ồn và kháng quang phổ ồn dựa trên các phép đo ECN.

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 7

Thử nghiệm và phân tích pin:

Hiệu suất sạc và xả, dung lượng, dung lượng cụ thể, năng lượng sạc và xả.

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 8

Xét phổ điện trở hóa họcPhân tích (EIS):Bode, Nyquist, Mott-Schottky

Trong quá trình phân tích dữ liệu EIS, có chức năng gắn kết tích hợp để vẽ mạch tương đương tùy chỉnh.

EIS quang phổ điện trở hóa học Potentiostat và Galvanostat CS350M 9



Thông số kỹ thuật củaTiêu chuẩn điện tử hóa học điện trở
Hệ thống điện cực hỗ trợ 2, 3 hoặc 4 Phạm vi tiềm năng và hiện tại: Tự động
Phạm vi điều khiển tiềm năng: ±10V Phạm vi điều khiển dòng: ±2A
Độ chính xác điều khiển tiềm năng: 0,1% × đầy đủ phạm vi ± 1mV Độ chính xác điều khiển hiện tại: 0,1% × phạm vi đầy đủ
Phân giải tiềm năng: 10μV (> 100Hz),3μV (< 10Hz) Độ nhạy hiện tại:1pA
Thời gian tăng: <1μs (<10mA), <10μs (<2A) Kháng dẫn đầu điện cực tham chiếu:1012Ước tính 20pF
Phạm vi dòng: 2nA ~ 2A, 10 phạm vi Điện áp phù hợp: ± 21V
Điện lượng tối đa: 2A Tốc độ quét CV và LSV: 0,001mV ~ 10,000V/s
Độ rộng xung CA và DC: 0,0001 ~ 65,000s Tăng dòng trong quá trình quét: 1mA@1A/ms
Sự gia tăng tiềm năng trong quá trình quét: 0,076mV@1V/ms Tần số SWV: 0,001 ~ 100 kHz
DPV và NPV chiều rộng xung: 0,0001 ~ 1000s Thu thập dữ liệu AD:16bit@1 MHz,20bit@1 kHz
Định nghĩa DA: 16 bit, thời gian thiết lập: 1μs Tăng tiềm năng tối thiểu trong CV: 0,075mV
Tần số IMP: 10μHz~1MHz Bộ lọc thông thấp: bao gồm 8 thập kỷ
Hệ điều hành: Windows 10/11 Giao diện: USB 2.0
Trọng lượng / Cường độ: 6,5kg, 36,5 x 30,5 x 16 cm
Xét quang phổ điện hóa học điện trở (EIS)
Máy phát tín hiệu
Phạm vi tần số:10μHz~1MHz Phạm vi AC:1mV~2500mV
DC Bias: -10~+10V Kháng thoát: 50Ω
Hình dạng sóng: sóng sinus, sóng tam giác và sóng vuông Sự biến dạng sóng: < 1%
Chế độ quét: logarithmic / tuyến tính, tăng / giảm
Máy phân tích tín hiệu
Thời gian tích hợp: tối thiểu:10ms hoặc thời gian dài nhất của chu kỳ Tối đa:106chu kỳ hoặc 105s
Thời gian trễ đo: 0~105s
Bồi thường của DC
Phạm vi bù đắp tự động tiềm năng: -10V ~ +10V Phạm vi bù đắp hiện tại: -1A ~ + 1A
băng thông: Dải tần số 8 thập kỷ, cài đặt tự động và thủ công




Kỹ thuật -Tiêu chuẩn điện tử hóa học điện trở

Phạm vi điện hóa học trở ngạisbản sao (EIS)

  • Potentiostatic EIS (Nyquist, Bode)
  • EIS galvanostatic
  • EIS tiềm tĩnh (tần số tùy chọn)
  • EIS galvanostatic ((Tập tần tùy chọn)
  • Mott-Schottky
  • Potentiostatic EIS so với thời gian (tần số duy nhất)
  • EIS galvanostatic so với thời gian (tần số duy nhất)

Sự phân cực ổn định

  • Khả năng mạch mở (OCP)
  • Khả năng tĩnh (đường cong I-T)
  • Galvanostatic
  • Khả năng động lực (bản đồ bảng)
  • Galvanodynamic (DGP)

Sự phân cực tạm thời

  • Nhiều bước tiềm năng
  • Các bước đa dòng
  • Khả năng bước cầu thang (VSTEP)
  • Thang cầu thang galvanic (ISTEP)

Phương pháp Chrono

  • Chronopotentiometry (CP)
  • Chronoamperametry (CA)
  • Chronocaulometry (CC)

Phân tích điện

  • Điện áp quét tuyến tính (LSV)
  • Cylic Voltammetry (CV)
  • Thang điện đo (SCV) #
  • Square Wave Voltammetry (SWV) #
  • Phân biệt xung điện áp (DPV) #
  • Năng lượng xung bình thường (NPV) #
  • Phân số điện áp xung bình thường (DNPV) #
  • AC Voltammetry (ACV)
  • 2ngđiện áp AC (SHACV)
  • Fourier Transform AC Voltammetry (FTACV)

Các phép đo ăn mòn

  • Đường cong phân cực chu kỳ (CPP)
  • Đường cong phân cực tuyến tính (LPR)
  • Tái kích hoạt tiềm năng hóa học điện (EPR)
  • Tiếng ồn điện hóa học (EN)
  • Ammeter kháng cự bằng không (ZRA)

Thử nghiệm pin

  • Sạc và xả pin
  • Sạc và xả galvanostatic (GCD)
  • Sạc và xả điện tiềm tĩnh (PCD)
  • Kỹ thuật hiệu suất liên tục tiềm tĩnh (PITT)
  • Kỹ thuật hiệu suất liên tục bằng galvanostatic (GITT)

Amperometric

  • Phân biệt xung Amperometry (DPA)
  • Double Differential Pulse Amperometry (DDPA)
  • Triple Pulse Amperometry (TPA)
  • Khám phá xung Amperometric tích hợp (IPAD)

Extecác

  • Phân loại điện hóa học / lắng đọng
  • Phân tích điện phân bằng Coulometry (BE)
  • Rs Đánh giá

# Có phương pháp tẩy nát tương ứng.



Hỏi:WHy phản ứng cảm ứng xuất hiện trong tần số caokhu vựccủa Xét phổ điện trở hóa học(EIS)?

A: Tỷ lệ phản ứng cảm ứng chủ yếu là do cuộn dây. Tỷ lệ phản ứng cảm ứng tương quan tích cực với chiều dài và tần số cuộn dây, và tương quan tiêu cực với bán kính của cuộn dây.Nó sẽ rõ ràng hơn trong khu vực tần số cao và hệ thống kháng thấp hơn (như pin)Để giảm nó, xin vui lòng cố gắng rút ngắn cáp điện cực, và cũng chú ý đến việc không có các cuộn dây khác xung quanh dụng cụ hoặc mẫu.

Hỏi:WĐánh giáXét phổ điện trở hóa học(EIS), tôi có cần phảichờ một thời gian trước khi đo sau khixây dựngĐánhcácthử nghiệmhệ thống?

A: Thực hiện thử nghiệm EIS bạn nên đảm bảo hệ thống thử nghiệm là ổn định, và nói chung quan sát OCP là đủ.Trong khi một số, chẳng hạn như điện xúc tác, thường không mất nhiều thời gian để ổn định.

Hỏi:Không cóbán vòng tròntrongỪm.quang phổ điện trở hóa học (EIS)thử nghiệmCó vấn đề gì không?

A: Không phải tất cả các mẫu đều có một bán cầu nhỏ trong EIS. bán cầu nhỏ tồn tại trong vùng tần số cao, được điều khiển bởi chuyển tải điện tích. Đường thẳng tồn tại trong vùng tần số thấp,được kiểm soát bằng cách phân tánĐối với vật liệu carbon, dung lượng có thể tương đối lớn, hiển thị một vòng cung thay vì một bán cầu.

Q: Tại sao các tọa độ ngang và dọc cần phải phù hợp khi vẽXét phổ điện trở hóa học(EIS)?

A: Bởi vì đây là một mặt phẳng phức tạp. Đó là một yêu cầu toán học.
