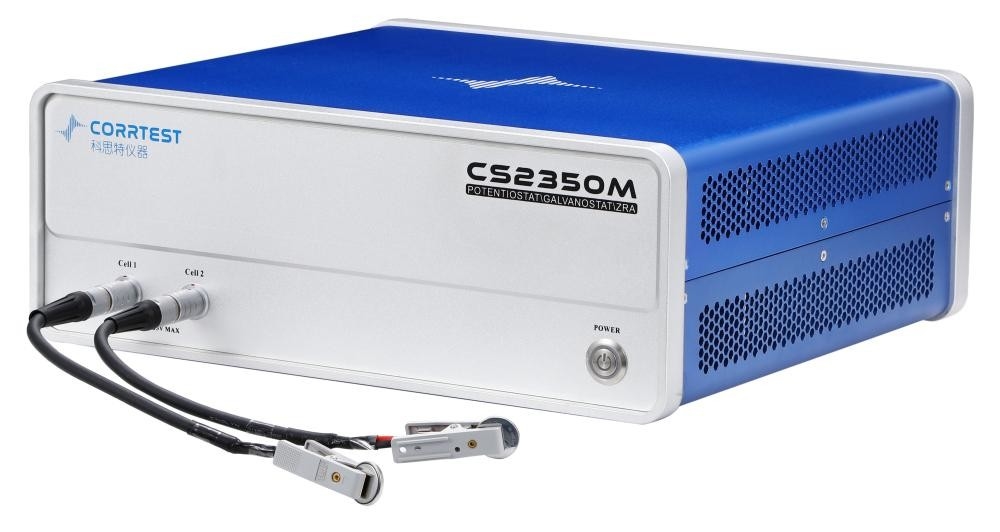

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro

Chi tiết sản phẩm

Nguồn gốc: Vũ Hán, Trung Quốc

Hàng hiệu: Corrtest

Chứng nhận: CE, ISO9001

Số mô hình: CS2350M

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: có thể đàm phán

chi tiết đóng gói: hộp tiêu chuẩn

Thời gian giao hàng: 5-10 ngày làm việc

Điều khoản thanh toán: T/T, D/P

Khả năng cung cấp: 1000Bộ/năm

Nhận được giá tốt nhất
Làm nổi bật:

Hai kênh EIS Bipotentiostat

,

EIS Bipotentiostat CS2350M

,

ISO9001 EIS bipotentiostat

Tên:
EIS lưỡng cực
giao diện:
Ethernet
Phạm vi kiểm soát tiềm năng:
Kênh chính: ±10V
Kênh thứ hai:
±10V
Phạm vi kiểm soát hiện tại:
±1A ở mỗi kênh
Độ chính xác kiểm soát tiềm năng:
0,1%×dải đầy đủ±1mV
Độ chính xác kiểm soát hiện tại:
0,1%×phạm vi đầy đủ
Khả năng giải quyết:
10μV (>100Hz), 3μV (<10Hz)
tăng thời gian:
<1μS (<10mA), <10μS (<2A)
Độ nhạy hiện tại:
1Pa
Trở kháng đầu vào điện cực tham chiếu:
1012Ω||20pF
Tên:
EIS lưỡng cực
giao diện:
Ethernet
Phạm vi kiểm soát tiềm năng:
Kênh chính: ±10V
Kênh thứ hai:
±10V
Phạm vi kiểm soát hiện tại:
±1A ở mỗi kênh
Độ chính xác kiểm soát tiềm năng:
0,1%×dải đầy đủ±1mV
Độ chính xác kiểm soát hiện tại:
0,1%×phạm vi đầy đủ
Khả năng giải quyết:
10μV (>100Hz), 3μV (<10Hz)
tăng thời gian:
<1μS (<10mA), <10μS (<2A)
Độ nhạy hiện tại:
1Pa
Trở kháng đầu vào điện cực tham chiếu:
1012Ω||20pF
Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro

Xét nghiệm thâm nhập hydro EIS bipotentiostat CS2350Mcó hai bộ tích hợp trong tiềm năng độc lập / galvanostat. hai kênh có thể cùng hoàn thành thí nghiệm của RRDE vàthử nghiệm thâm nhập hydroMô-đun nổi đầy đủ và thiết kế cách điện đảm bảo mỗi kênh hoàn toàn độc lập, đảm bảo dữ liệu chính xác.Xét nghiệm thâm nhập hydro EIS bipotentiostat CS2350M

là điện lập năng hai kênh thực sự. Các thí nghiệm cũng có thể được tiến hành cùng một lúc trong mỗi kênh ((xem hình dưới đây: 2 kênh kết nối với 2 tế bào coin). Nó sử dụng kết nối Ethernet.Mô-đun EIS được bao gồm trong cả hai kênhMỗi bộ cung cấp kỹ thuật điện hóa đầy đủ bao gồm EIS.

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 0

Ứng dụngscủaEIS bipotentiostat CS2350M

EIS bipotentiostat CS2350M có thể làm tất cả những gì một potentiostat một kênh có thể, vì có 2 bộ potentiostat / galvanostat bên trong CS2350M eis Bipotentiostat / Bigalvanostat.EIS bipotentiostat CS2350M có thể được sử dụng trong các ứng dụng sau:, và có thể làm xét nghiệm trên hai mẫu cùng một lúc.



(1) Điện tổng hợp, điện phân (điện áp), oxy hóa anod, điện phân

(2) Chất xúc tác điện như phản ứng giảm oxy (ORR), OER, HER, giảm CO2.
(3) Pin Li-ion, pin mặt trời, pin nhiên liệu, siêu tụ, vật liệu chức năng tiên tiến, cảm biến, vv
(4) Hành vi ăn mòn của kim loại và đánh giá chống ăn mòn

(5) Đánh giá nhanh về chất ức chế, chất ổn định chất lượng nước, lớp phủ và hiệu quả bảo vệ cathode.



Một trong những ứng dụng điển hình củaEIS bipotentiostat CS2350M

Hydrogenthâm nhậpThử nghiệm (HDT)

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 1

Hình ảnh thiết lập thử nghiệm thâm nhập hydro EIS bipotentiostat CS2350M



CS2350M bipotentiostat được kết hợp với tế bào H. Bằng cách đo dòng điện của cathode sạc hydro và hydrogen nguyên tử anode oxy hóa,nó có thể tính toán thêm hệ số khuếch tán của các nguyên tử hydro trong kim loại và luồng hydro.

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 2Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 3

Hydrogenthâm nhậpNguyên tắc thử nghiệm

Phương pháp điện hóa được đề xuất bởi Devanathan-Stachurski để đo tốc độ khuếch tán hydro nguyên tử trong kim loại.

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 4

Sơ đồ thử nghiệm thâm nhập hydro EIS bipotentiostat CS2350M



Thiết bị bao gồm hai tế bào điện phân. Một bên trái là buồng loại bỏ hydro (buồng anode). Một tiềm năng không đổi được áp dụng trên bề mặt anode của mẫu.Các nguyên tử hydro phân tán từ bề mặt cathode được oxy hóa trên bề mặt anodeCác tế bào bên phải là buồng sạc hydro (buồng cathode). Trong khi sạc hydro, dòng cathode được áp dụng trên bề mặt cathode.



Thông số kỹ thuậtcủaXét nghiệm thâm nhập hydro EIS bipotentiostat CS2350M

Thông số kỹ thuật
Hệ thống điện cực hỗ trợ 2, 3 hoặc 4 Giao diện: Ethernet
Phạm vi điều khiển tiềm năng: Kênh chính: ±10V Kênh thứ hai: ±10V Phạm vi điều khiển dòng: ± 1A trong mỗi kênh
Độ chính xác điều khiển tiềm năng: 0,1% × đầy đủ phạm vi ± 1mV Độ chính xác điều khiển hiện tại: 0,1% × phạm vi đầy đủ
Phân giải tiềm năng: 10μV (> 100Hz), 3μV (< 10Hz) Độ nhạy hiện tại:1pA
Thời gian tăng: <1μS (<10mA), <10μS (<2A) Kháng thăng đầu vào điện cực tham chiếu:1012Ω để tăng 20pF
Phạm vi dòng: 2nA ~ 2A, 10 phạm vi Điện áp phù hợp: ± 21V
Điện lượng đầu ra tối đa: ± 1A trong mỗi kênh Tốc độ quét CV và LSV: 0,001mV ~ 10,000V/s
Độ rộng xung CA và DC: 0,0001 ~ 65,000s Tăng dòng trong quá trình quét: 1mA@1A/ms
Sự gia tăng tiềm năng trong quá trình quét: 0,076mV@1V/ms Tần số SWV: 0,001 ~ 100 kHz
DPV và NPV chiều rộng xung: 0,0001 ~ 1000s Thu thập dữ liệu AD:16bit@1 MHz,20bit@1 kHz
Định nghĩa DA: 16 bit, thời gian thiết lập: 1μs Tăng tiềm năng tối thiểu trong CV: 0,075mV
Tần số IMP: 10μHz~1MHz Bộ lọc thông thấp: Bao gồm 8 thập kỷ
Phạm vi tiềm năng và dòng: Tự động Trọng lượng / Kích thước: 6,5kg,36 x 30 x 16cm
Hệ điều hành: Windows 7/8/10/11
Xét phổ điện trở hóa học (EIS)
Máy phát tín hiệu
Phạm vi tần số:10μHz~1MHz Phạm vi AC:1mV~2500mV
DC Bias: -10~+10V Kháng năng đầu ra:50Ω
Hình dạng sóng: sóng sinus, sóng tam giác và sóng vuông Sự biến dạng sóng:<1%
Chế độ quét: logarithmic / tuyến tính, tăng / giảm
Máy phân tích tín hiệu
Thời gian tích hợp: tối thiểu:10ms hoặc thời gian dài nhất của chu kỳ Tối đa:106chu kỳ hoặc 105s
Thời gian trễ đo: 0~105s
Bồi thường của DC
Phạm vi bù đắp tự động tiềm năng: -10V ~ +10V Phạm vi bù đắp hiện tại: -1A ~ + 1A
băng thông: Dải tần số 8 thập kỷ, cài đặt tự động và thủ công



Kỹ thuật- Xét nghiệm thâm nhập hydro EIS bipotentiostat CS2350M

BHypotensionostat

  • Hydrogenthâm nhập(Thử nghiệm khuếch tán (HDT)
  • Điện cực đĩa vòng quay ((RRDE))
  • Kiểm tra hiệu quả Faradaic (FE)

Sự phân cực ổn định

  • Khả năng mạch mở (OCP)
  • Khả năng tĩnh (đường cong I-T)
  • Galvanostatic
  • Khả năng động lực (bản đồ bảng)
  • Galvanodynamic (DGP)

Sự phân cực tạm thời

  • Nhiều bước tiềm năng
  • Các bước đa dòng
  • Khả năng bước cầu thang (VSTEP)
  • Thang cầu thang galvanic (ISTEP)

Phương pháp Chrono

  • Chronopotentiometry (CP)
  • Chronoamperametry (CA)
  • Chronocaulometry (CC)

Điện áp

  • Điện áp quét tuyến tính (LSV)
  • Cylic Voltammetry (CV)
  • Điện áp cầu thang (SCV)
  • Quảng trường sóng điện áp (SWV)
  • Phân biệt xung điện áp (DPV)
  • Điện áp xung bình thường (NPV) #
  • Phân số điện áp xung bình thường (DNPV)
  • AC Voltammetry (ACV)
  • 2nd Harmonic AC Voltammetry (SHACV)
  • Fourier Transform AC Voltammetry (FTACV)

Xét phổ điện trở hóa học (EIS)

  • EIS so với tần số (Nyquist, Bode)
  • EIS galvanostatic
  • EIS so với tiềm năng (IMPE) ((Mott-Schottky)
  • EIS so với thời gian (IMPT)
  • EIS Galvanostatic so với Thời gian

Các phép đo ăn mòn

  • Đường cong phân cực chu kỳ (CPP)
  • Đường cong phân cực tuyến tính (LPR)
  • Tái kích hoạt tiềm năng hóa học điện (EPR)
  • Tiếng ồn điện hóa học (EN)
  • Ammeter kháng cự bằng không (ZRA)

Thử nghiệm pin

  • Sạc và xả pin
  • Sạc và xả galvanostatic (GCD)
  • Sạc và xả điện tích tĩnh (PCD)
  • Kỹ thuật hiệu suất liên tục tiềm tĩnh (PITT)
  • Kỹ thuật hiệu suất liên tục bằng galvanostatic (GITT)

Amperometric

  • Phân biệt xung Amperometry (DPA)
  • Double Differential Pulse Amperometry (DDPA)
  • Triple Pulse Amperometry (TPA)
  • Khám phá xung Amperometric tích hợp (IPAD)

Phân loại điện áp

  • Tải bỏ tiềm năng
  • Xử lý tuyến tính
  • Bỏ thang
  • Xóa sóng vuông
  • Phân biệt xung điện áp đo lường
  • Xóa điện áp xung bình thường
  • Phân biệt bình thường xung điện áp Stripping

Các phần mở rộng

· Data Logger

· Phân loại điện hóa học / lắng đọng

· Điện phân khối với Coulometry (BE)

· Rs đo lường



Ứng dụng

ChoặcRosion:Chế độ kiểm tra hiệu suất chính xác incl.EIS bipotentiostat CS2350Mcó tất cả các kỹ thuật điện hóa để đo ăn mòn như OCP, đường cong phân cực (potentiodynamic), EIS, đường cong phân cực chu kỳ CPP (curve passivation),Tái kích hoạt tiềm năng hóa học điện (EPR)Nó có thể được sử dụng để nghiên cứu cơ chế ăn mòn kim loại và khả năng chống ăn mòn,và đánh giá độ bền lớp phủ và hiệu quả dòng anode hy sinhNó cũng có thể được sử dụng để sàng lọc nhanh các chất ức chế ăn mòn, thuốc diệt nấm, v.v.

 Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 5Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 6

Bên trái: đường cong phân cực của hợp kim Ti& thép không gỉ trong dung dịch 3%NaCl Bên phải: EN của thép carbon thấp trong 0,05mol/LCl+0,1mol/LNaHCO3

EIS bipotentiostat CS2350Msử dụng thuật toán tích hợp tương quan và kỹ thuật lấy mẫu quá nhiều hai kênh, và có khả năng chống can thiệp mạnh mẽ.13Nó phù hợp với các phép đo EIS của hệ thống trở kháng cao (như lớp phủ, bê tông vv)



Xét nghiệm lão hóa bằng phun muối của lớp phủ kháng cự cao

Ekhó chịu

Với các kỹ thuật LSV, CV, điện tích và xả galvanostatic (GCD), EIS tiềm năng / dòng liên tục, và mạch bù IR chính xác, Corrtest potentiostats incl.EIS bipotentiostat CS2350Mđược sử dụng rộng rãi trong siêu tụ, pin Li-ion, pin natri-ion, pin nhiên liệu, pin Li-S, pin mặt trời, pin trạng thái rắn, pin dòng chảy, pin khí kim loại v.v.Nó là một công cụ khoa học tuyệt vời cho các nhà nghiên cứu trong lĩnh vực năng lượng và vật liệu.

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 7Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 8

Xịt muối lão hóa thử nghiệm của cao trở ngại lớp phủ      Đường cong CV của siêu tụy PPy trong dung dịch H2SO4 0,5 mol/L



Phân tích điện

Khả năng định vị chính xác nhất incl.EIS bipotentiostat CS2350Mbao gồm tất cả các phương pháp điện áp như NPV, DNPV, SWV, ACV và có thể được sử dụng để phân tích nhanh các yếu tố vi lượng trong dung dịch.Phương pháp cắt giảm điện áp có thể thực hiện phân tích định lượng theo dòng cắt giảm đỉnh.

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 9

Cắt đường cong điện áp trong dung dịch có nồng độ Pb2+, Cd 2+, Zn2+ khác nhau



Điện xúc tácHai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 10

● Khả năng kiểm tra chính xác bao gồmEIS bipotentiostat CS2350Mcó thể đo tiềm năng nửa sóng (ORR), quá tiềm năng (HER, OER) của chất xúc tác và có chức năng tính mật độ công suất đỉnh và tính mật độ năng lượng.



● Đo chu kỳ dài hạn cho ORR, OER, HER,

CO2RR bằng các kỹ thuật như voltmetry chu kỳ,

hiệu suất Faraday có thể được

được đo bằng bipotentiostat.



Đường cong LSV của chất xúc tác trong dung dịch kiềm

Hai kênh EIS Bipotentiostat CS2350M cho thử nghiệm thâm nhập hydro 11

● Điện lượng tối đa có thể là 20A và điện áp tuân thủ có thể là 30V và với kỹ thuật bù IR,

Corrtest potentiostat có thể đo chính xác khả năng quá mức của điện cực, đây là một lợi thế lớn trong lĩnh vực xúc tác điện.
