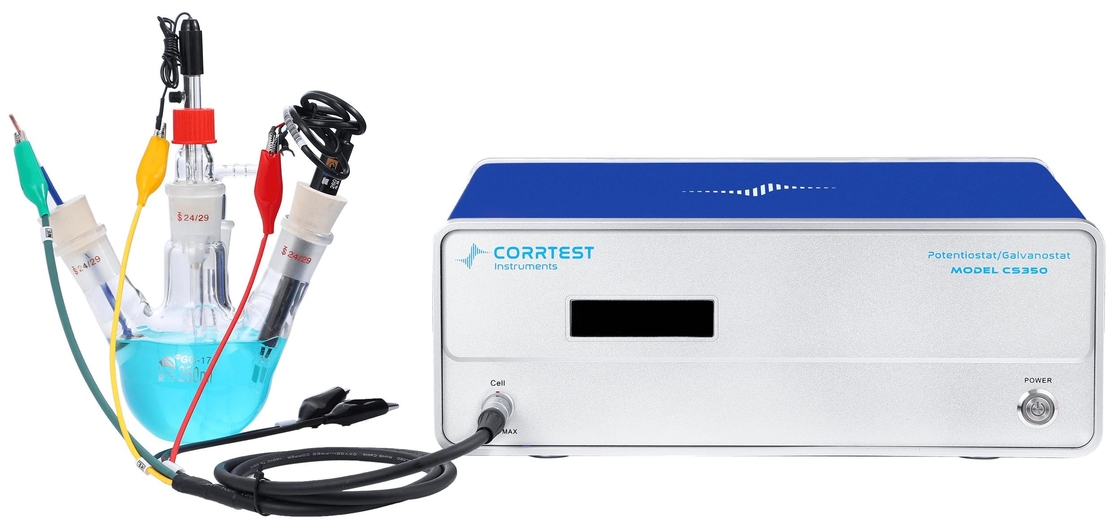

Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat

Chi tiết sản phẩm

Nguồn gốc: Vũ Hán, Trung Quốc

Hàng hiệu: Corrtest

Chứng nhận: CE, ISO9001

Số mô hình: CS350M

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: có thể đàm phán

chi tiết đóng gói: hộp tiêu chuẩn

Thời gian giao hàng: 5-10 ngày làm việc

Điều khoản thanh toán: T/T, D/P

Khả năng cung cấp: 1000Bộ/năm

Nhận được giá tốt nhất
Làm nổi bật:

Ba điện cực Potentiostat CS350M

,

Ba điện cực Potentiostat Galvanostat

,

3 Điện cực Potentiostat CS350M

Name:
Three Electrode Potentiostat
Potential control range:
±10V
Current control range:
±2A
Potential control accuracy:
0.1%×full range±1mV
Current control accuracy:
0.1%×full range
Potential resolution:
10μV (>100Hz),3μV (<10Hz)
Current sensitivity:
1pA
Rise time:
<1μs (<10mA), <10μs (<2A)
Reference electrode input impedance:
1012Ω||20pF
Name:
Three Electrode Potentiostat
Potential control range:
±10V
Current control range:
±2A
Potential control accuracy:
0.1%×full range±1mV
Current control accuracy:
0.1%×full range
Potential resolution:
10μV (>100Hz),3μV (<10Hz)
Current sensitivity:
1pA
Rise time:
<1μs (<10mA), <10μs (<2A)
Reference electrode input impedance:
1012Ω||20pF
Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat

Ba điện cực potentiostat CS350M bao gồm bộ phát điện chức năng tùy ý DDS, điện cực cao / galvanostat, phân tích tương quan hai kênh,Chuyển đổi AD tốc độ cao 16bit/chính xác cao 24bit và giao diện mở rộng hai kênh. Điện tối đa là ± 2A, phạm vi tiềm năng là ± 10V. Dải tần số EIS là 10uHz ~ 1MHz. Nó có thể được sử dụng cho các lĩnh vực điện hóa học khác nhau như ăn mòn, năng lượng, vật liệu và phân tích điện.Các dòng có thể được tăng lên đến 20A / 40A với một tăng cường hiện tại CS2020B / CS2040B. Ba điện cực potentiostat CS350M không chỉ có thể đo hệ thống 3 điện cực, mà còn được áp dụng cho các cấu hình khác.



Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat 0

Hệ thống ba điện cực là gì?

Hệ thống ba điện cực bao gồm điện cực làm việc, điện cực đối lập và điện cực tham chiếu.Vai trò của điện cực tham chiếu là hoạt động như một tham chiếu trong việc đo lường và kiểm soát tiềm năng điện cực làm việcHầu hết các thử nghiệm điện hóa là hệ thống 3 điện cực.

Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat 1

Ưu điểm của ba điện cực điện lập CS350M



Hệ thống đa điện cực

● ba điện cực potentiostat CS350M hỗ trợ hệ thống 2-electrode, hệ thống 3-electrode, và hệ thống 4-electrode, có thể được sử dụng để kiểm tra kháng cự bên trong pin hoặc 4-electrode đo lường trở kháng phim mỏng

● Với Ammeter kháng cự không cho phép đo dòng điện galvan

Trình nổi đầy đủ

Tất cả Corrtest potentiostats / galvanostats bao gồm ba điện cực potentiostats CS350M được thiết kế để nổi đầy đủ,và có thể được sử dụng cho nghiên cứu điện hóa học của điện cực làm việc kết nối với đất, chẳng hạn như autoclave, phần kim loại trong cầu, bê tông

Lưu trữ dữ liệu thời gian thực

Dữ liệu thí nghiệm có thể được lưu trữ trong thời gian thực. Ngay cả khi thử nghiệm bị gián đoạn bởi một sự cố điện, dữ liệu sẽ được lưu tự động.

Xét quang phổ điện hóa học điện trở (EIS)

● Ba điện cực potentiostat CS350M sử dụng thuật toán tích cực tương quan và kỹ thuật lấy mẫu quá nhiều kênh hai, và có khả năng chống can thiệp mạnh mẽ.Kháng trở bên trong của thiết bị là lên đến 1013Nó phù hợp với các phép đo EIS của hệ thống cản cao (như lớp phủ, bê tông vv)

● Với công nghệ mang dòng điện không đổi và công nghệ thiên vị DC, ba điện cực potentiostat CS350M có thể được sử dụng để đo điện trở của pin dưới trạng thái sạc và xả,phù hợp với hệ thống kháng cự cực thấp (chẳng hạn như pin 18650, pin gói mềm, lõi pin...)

Bộ phát triển phần mềm (SDK)

Chúng tôi có thể cung cấp giao diện phát triển thứ cấp, giao diện API chung và ví dụ phát triển và có thể thực hiện gọi dữ liệu cho Labview, C, C ++, C #, VC và các chương trình khác,thuận tiện cho phát triển thứ cấp và tùy chỉnh phương pháp thử nghiệm.

Các tùy chọn dòng điện cao, tuân thủ cao

●Với bộ tăng cường CS2020B/CS2040B, dòng của ba điện cực tiềm năng CS350M có thể được tăng lên 20A/40A, đáp ứng yêu cầu trong pin nhiên liệu, pin điện, điện mạ, vv

● Có thể tùy chỉnh thiết bị để có điện áp cao 30V, đáp ứng yêu cầu thử nghiệm trong các giải pháp dẫn điện thấp (hệ thống hữu cơ, hệ thống bê tông vv),đặc biệt phù hợp với nghiên cứu giảm carbon và nitơ.



Phân tích dữ liệu đa năng

CS Studio là phần mềm cho Corrtest potentiostat để kiểm soát thí nghiệm và phân tích dữ liệu. Nó có thể làm: đa tham số Tafel đường cong phù hợp, dẫn xuất,Phân tích và phân tích chiều cao đỉnh của đường cong voltammetric, tùy chỉnh mạch tương đương EIS và cài đặt phổ trở kháng, vv

● Biến đường cong phân cực đa tham số

● Thiết bị EIS

● Phân tích tiếng ồn điện hóa học

● Tính toán dung lượng giả

● GCD đặc tính điện dung, hiệu quả

● Phân tích đồ thị Mott-Schottky

● Phân tích CV

Xét nghiệm kết hợp

Phần mềm CS studio hỗ trợ thử nghiệm kết hợp cho các thí nghiệm khác nhau để đạt được linh hoạt và

Bạn có thể thiết lập các tham số cho mỗi thí nghiệm trước, và thiết lập các khoảng thời gian, thời gian chờ đợi vv giữa mỗi thí nghiệm.Các thí nghiệm khác nhau sẽ chạy một một như thiết lập tự động.

Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat 2

Thử nghiệm kết hợp: thử nghiệm ăn mòn

Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat 3

Thử nghiệm kết hợp: Thử nghiệm nén giả



Thông số kỹ thuật của3 điện cực điện lập CS350M
Hệ thống hỗ trợ 2-, 3-electrode hoặc 4-electrode Phạm vi tiềm năng và hiện tại: Tự động
Phạm vi điều khiển tiềm năng: ±10V Phạm vi điều khiển dòng: ±2A
Độ chính xác điều khiển tiềm năng: 0,1% × đầy đủ phạm vi ± 1mV Độ chính xác điều khiển hiện tại: 0,1% × phạm vi đầy đủ
Phân giải tiềm năng: 10μV (> 100Hz),3μV (< 10Hz) Độ nhạy hiện tại:1pA
Thời gian tăng: <1μs (<10mA), <10μs (<2A) Kháng dẫn đầu điện cực tham chiếu:1012Ước tính 20pF
Phạm vi dòng: 2nA ~ 2A, 10 phạm vi Điện áp phù hợp: ± 21V
Điện lượng tối đa: 2A Tốc độ quét CV và LSV: 0,001mV ~ 10,000V/s
Độ rộng xung CA và DC: 0,0001 ~ 65,000s Tăng dòng trong quá trình quét: 1mA@1A/ms
Sự gia tăng tiềm năng trong quá trình quét: 0,076mV@1V/ms Tần số SWV: 0,001 ~ 100 kHz
DPV và NPV chiều rộng xung: 0,0001 ~ 1000s Thu thập dữ liệu AD:16bit@1 MHz,20bit@1 kHz
Định nghĩa DA: 16 bit, thời gian thiết lập: 1μs Tăng tiềm năng tối thiểu trong CV: 0,075mV
Tần số IMP: 10μHz~1MHz Bộ lọc thông thấp: bao gồm 8 thập kỷ
Hệ điều hành: Windows 10/11 Giao diện: USB 2.0
Trọng lượng / Cường độ: 6,5kg, 36,5 x 30,5 x 16 cm
EIS (Phần quang phổ trở điện hóa học)
Máy phát tín hiệu
Phạm vi tần số:10μHz~1MHz Phạm vi AC:1mV~2500mV
DC Bias: -10~+10V Kháng thoát: 50Ω
Hình dạng sóng: sóng sinus, sóng tam giác và sóng vuông Sự biến dạng sóng: < 1%
Chế độ quét: logarithmic / tuyến tính, tăng / giảm
Máy phân tích tín hiệu
Thời gian tích hợp: tối thiểu:10ms hoặc thời gian dài nhất của chu kỳ Tối đa:106chu kỳ hoặc 105s
Thời gian trễ đo: 0~105s
Bồi thường của DC
Phạm vi bù đắp tự động tiềm năng: -10V ~ +10V Phạm vi bù đắp hiện tại: -1A ~ + 1A
băng thông: Dải tần số 8 thập kỷ, cài đặt tự động và thủ công



Kỹ thuật của ba điện cực điện lập CS350M



Kỹ thuật

CS350M

WITH EIS

Thường ổn định
phân cực
Khả năng mạch mở (OCP)
Khả năng tĩnh (đường cong i-t)
Galvanostatic
Khả năng động lực ((Table graph)
Galvanodynamic
Sự phân cực tạm thời Nhiều bước có thể thực hiện
Các bước đa dòng
Khả năng bước cầu thang (VSTEP)
Thang cầu thang galvanic (ISTEP)
Chrono
phương pháp
Chronopotentiometry (CP)
Chronoamperometry (CA)
Chronocoulometry (CC)
Phân tích điện Điện áp chu kỳ (CV)
Điện áp quét tuyến tính (LSV) ((i-v)
Thang điện đo (SCV) #
Quảng trường sóng voltammetry (SWV) #
Phân biệt xung điện áp (DPV) #
Điện áp xung bình thường (NPV) #
Phân số điện áp xung bình thường (DNPV) #
AC voltmetry (ACV) #
EIS Potentiostatic EIS (Nyquist, Bode)
EIS galvanostatic
EIS tiềm tĩnh (tần số tùy chọn)
EIS galvanostatic ((Tập tần tùy chọn)
Mott-Schottky
Potentiostatic EIS so với thời gian (tần số duy nhất)
EIS galvanostatic so với thời gian (tần số duy nhất)
Sự ăn mòn
đo
Đường cong phân cực chu kỳ (CPP)
Đường cong phân cực tuyến tính (LPR)
Tái kích hoạt tiềm năng hóa học điện (EPR)
Tiếng ồn điện hóa học (EN)
Ammeter kháng cự bằng không (ZRA)
Thử nghiệm pin Sạc và xả pin
Sạc và xả galvanostatic (GCD)
Sạc và xả điện tiềm tĩnh (PCD)
Kỹ thuật hiệu suất liên tục tiềm tĩnh (PITT)
Kỹ thuật hiệu suất liên tục bằng galvanostatic (GITT)
Amperometry Phân biệt xung Amperometry (DPA)
Double Differential Pulse Amperometry (DDPA)
Triple Pulse Amperometry (TPA)
Khám phá xung Amperometric tích hợp (IPAD)





Q: Ngoài hệ thống 3 điện cực, có thể3 điện cực điện lập CS350M

cũng hỗ trợ các cấu hình khác như hệ thống 2-electrode, và 4-electrode?

A:Có, 3 điện cực điện lập CS350M là một công cụ đa năng và dễ hiểu cho tất cả các phép đo điện hóa học.



Hỏi:Sự khác biệt giữa hệ thống 2 điện cực và 3 điện cực là gì?

A:Trong hệ thống hai điện cực, CE và RE được kết nối chung với một điện cực, trong khi WE và SENSE được kết nối chung với điện cực đối diện, và sau đó toàn bộ tiềm năng được đo,bao gồm tiềm năng ở giao diện giữa CE và chất điện giảiDo đó, nếu tiềm năng giao diện không có ảnh hưởng quan trọng đến toàn bộ nghiên cứu, một hệ thống hai điện cực có thể được sử dụng.Hệ thống 2 điện cực thường được áp dụng trong lưu trữ năng lượng hoặc chuyển đổi, chẳng hạn như pin, pin nhiên liệu, pin mặt trời, v.v. Nó cũng được sử dụng để đo động học siêu nhanh của các quy trình điện cực hoặc đo trở ngại điện hóa ở tần số cao.

Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat 4

Hệ thống ba điện cực là thiết lập được sử dụng phổ biến nhất trong điện hóa, trong đó dòng chảy hiện tại giữa CE và WE, tiềm năng giữa WE và CE được kiểm soát,và tiềm năng được đo giữa RE và Sense.

Corrtest Ba điện cực Potentiostat CS350M Galvanostat Và Potentiostat 5

Q: Tại sao chúng ta sử dụng một hệ thống ba điện cực cho điện hóa phân tích?

A:Các thí nghiệm điện hóa được thực hiện trong một tế bào điện hóa. tế bào điện hóa thường hoạt động với một hệ thống ba điện cực, bao gồm điện cực hoạt động ((WE),Điện cực tham chiếu ((RE) và điện cực đối chiếu ((CE)RE được sử dụng để theo dõi tiềm năng của điện cực làm việc. RE được sử dụng phổ biến nhất là điện cực calomel bão hòa và điện cực bạc / clorua bạc (Ag / AgCl).Một RE tốt nên có một tiềm năng không đổi liên quan đến thời gian và nhiệt độ mà không nên bị thay đổi bằng cách đi qua một dòng điện nhỏTrong phương pháp này, một tiềm năng không đổi được duy trì trên điện cực làm việc bằng cách sử dụng cơ chế phản hồi thông qua điện cực tham chiếu.Điện cực tham chiếu cung cấp kháng cự rất caoVì lý do này để đo dòng điện, một điện cực khác được gọi là điện cực phụ trợ hoặc điện cực đối lập được tham gia.Hầu hết các CE là một kim loại trơ như bạch kim vv.

Điện cực trong đó các sửa đổi được thực hiện bằng cách sử dụng các kỹ thuật điện hóa khác nhau được gọi là điện cực làm việc.phản ứng quan tâm xảy ra ở bề mặt của điện cực làm việcWE là điện cực chính nơi tiềm năng được điều khiển và dòng chảy được đo. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
