CST520 Multi Electrode Array Electrochemical Mapper cho ứng dụng ăn mòn

Chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: Corrtest

Chứng nhận: ISO9001

Số mô hình: CST520

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

chi tiết đóng gói: hộp

Thời gian giao hàng: 20 ngày làm

Điều khoản thanh toán: T/T

Khả năng cung cấp: 500 bộ mỗi năm

Nhận được giá tốt nhất
Làm nổi bật:

CST520 Multi Electrode Array

,

Máy lập bản đồ điện hóa đa điện cực

Ứng dụng:
Sự ăn mòn
Phạm vi tiềm năng:
±10V, ±5V, ±2,5V
Độ chính xác kiểm soát tiềm năng::
0,1%
Phạm vi hiện tại::
2nA~2 A,10 phạm vi
Ứng dụng:
Sự ăn mòn
Phạm vi tiềm năng:
±10V, ±5V, ±2,5V
Độ chính xác kiểm soát tiềm năng::
0,1%
Phạm vi hiện tại::
2nA~2 A,10 phạm vi
CST520 Multi Electrode Array Electrochemical Mapper cho ứng dụng ăn mòn

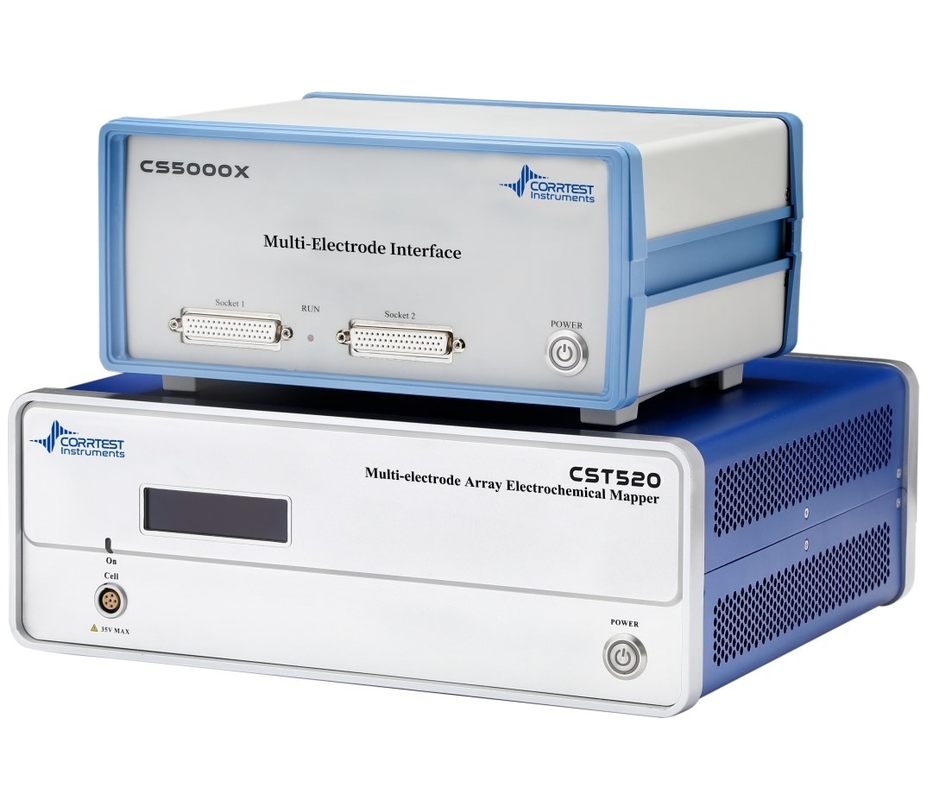

CST520 Multi-electrode Array Electrochemical Mapper



Dựa trên các bộ chuyển đổi AD độ phân giải cao và kỹ thuật Ammeter kháng cự bằng không, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsNgoài ra, nó có thể làm việc với CS potentiostat để lập bản đồ phân bố trở ngại trên một cảm biến đa điện cực.

CST520 Multi Electrode Array Electrochemical Mapper cho ứng dụng ăn mòn 0

Bằng cách quét chu kỳ của sự phân bố tiềm năng và dòng điện trên bề mặt của điện cực mảng,CST520 Multi-electrode Array Electrochemical Mapper có thể mô tả sự phân bố ăn mòn tại địa phương hoặc quá trình hòa tan điện hóa không đồng nhất của kim loại trần hoặc kim loại dưới lớp phủ.

CST520 Multi-electrode Array Electrochemical Mapper có thể đo chính xác tiềm năng điện cực và dòng mạch ngắn của bất kỳ điện cực đơn lẻ nào.Nó đặc biệt phù hợp để nghiên cứu sự ăn mòn tự phát của kim loại trong trạng thái không bị xáo trộn.



CST520 Multi Electrode Array Electrochemical Mapper cho ứng dụng ăn mòn 1CST520 Multi Electrode Array Electrochemical Mapper cho ứng dụng ăn mòn 2



Ứng dụng

Thiết bị này phù hợp để nghiên cứu các đặc điểm phân bố ăn mòn địa phương của bề mặt kim loại trong phòng thí nghiệm,cũng như nghiên cứu cơ chế của sự xuất hiện và phát triển của ăn mòn địa phươngNó có thể được sử dụng rộng rãi để nghiên cứu hành vi ăn mòn kim loại không đồng đều.

Nguyên tắc hoạt động

CST520 Hệ thống điện hóa đa điện cực Array bao gồm hai phần: giao diện đa điện cực và hệ thống thử nghiệm điện hóa.Nó không chỉ có thể kiểm tra điện cực tiềm năng và mạch ngắn hiện tại của bất kỳ điện cực duy nhất, nhưng cũng đo EIS và đường cong phân cực, làm phong phú đáng kể các phương pháp đánh giá của vật liệu

Các đa điện cực khôngmặtchủ yếu bao gồm mạch truyền thông RS485, mạch mở rộng IO, mạch ma trận rơle 10x10, mạch MCU, vv. Nó hỗ trợ chuyển mạch điện cực hàng 100 kênh,với tốc độ chuyển đổi lên đến 100Hz.

Máy lập bản đồ điện hóa họckhông chỉ có thể thực hiện thử nghiệm điện cực mảng mà còn phục vụ như một trạm làm việc điện hóa / điện điện độc lập với tất cả các kỹ thuật để đo ăn mòn,như tiềm năng mạch mở (OCP), đường cong phân cực (Tafel), phân cực tuyến tính (LPR), EIS, đường cong M-S và tiếng ồn điện hóa học (ECN) vv

CST520 Multi Electrode Array Electrochemical Mapper cho ứng dụng ăn mòn 3

Quét tiềm năng và hiện tại

CST520 có thể đạt được quét tiềm năng / dòng điện chu kỳ của bề mặt, hoặc quét tiềm năng / dòng điện so với thời gian của bất kỳ điện cực đơn lẻ nào, với màn hình phân phối tiềm năng / dòng điện thời gian thực.Dữ liệu có thể được nhập vào Origin để hiển thị các biểu đồ 3D.



Như được hiển thị trong hình trên, nó cho thấy sự phân bố tiềm năng / hiện tại.Dòng điện âm cũng xuất hiện ở cùng một khu vực trong sơ đồ phân phối dòng điệnDòng điện âm có nghĩa là dòng điện anode, cho thấy sự ăn mòn nghiêm trọng hơn xảy ra ở ba khu vực trên bề mặt điện cực.

CST520 Multi Electrode Array Electrochemical Mapper cho ứng dụng ăn mòn 4



Phân phối mô-đun trở trên điện cực chùm dây 10 ́10



Thông số kỹ thuật củaCST520 Multi-electrode Array Electrochemical Mapper

Phạm vi tiềm năng: ±10V, ±5V, ±2.5V

Độ chính xác điều khiển tiềm năng: 0,1% của Full scale±1mV

Phạm vi hiện tại:2nA ~ 2 A,10 phạm vi

Điện lượng đầu ra tối đa: ±2A

Độ chính xác điều khiển hiện tại: 0,1% của quy mô đầy đủ

Tỷ lệ chuyển kênh: 100Hz

Giao diện mở rộng: RS485 115200bps

Nguồn cung cấp điện: AC 220V



Cung cấp tiêu chuẩn:

CST520 Máy đo điện tử đa điện cực * 1 bộ

CS5000X Giao diện đa điện cực*1 bộ

Bộ phần mềm*1

Cáp điện cực mở rộng* 3 ((WE/SE/AGND ((WE99))

Cáp đầu vào điện cực tham chiếu*1

Cáp đầu vào điện cực đếm *1

Cáp truyền thông DB9 *1

Q235 thép carbon 10 * 10 điện cực mảng * 1

Cáp điện cực *2

Cáp điện *2

Cáp USB*1

Điện thoại giả *1



Dịch vụ sau bán hàng

Bảo hành: 3 năm

Dịch vụ nâng cấp phần mềm miễn phí

Cung cấp dịch vụ sửa chữa miễn phí trong bảo hành
